Tigo CCA - Cloud Connect Advanced Indoor Kit w/DIN Rail

Gateway je nainstalován na střeše u panelů a přijímá zde data z nich v okruhu 15m. Tato data zasílá prostřednictvím vedení RS485 do dataloggeru Cloud Connect Advanced a na portál Tigo. Tento set umožňuje prostřednictvím připojení snímače odpojení komunikace na úrovni panelu. Po spuštění funkce odpojení mohou být Optimizery opět odpojeny pouze přes podporu Tigo.

Rekordér CCA (Compact Cloud Connect)
Shromažďuje data až z 900 jednotek TS4
Podporuje kabelové i bezdrátové sítě
Ovládá funkce monitorování a zabezpečení
Konfigurace a uvedení do provozu pomocí aplikace Tigo SMART
Monitorování zařízení třetí strany přes Modbus

Přístupový bod Tigo (TAP)
Shromažďuje data až z 300 jednotek TS4
Bezdrátová komunikace WMN
Vzorkovací frekvence s vysokým rozlišením
Škálovatelná architektura
Jednoduchá montáž na rám modulu bez použití nástrojů

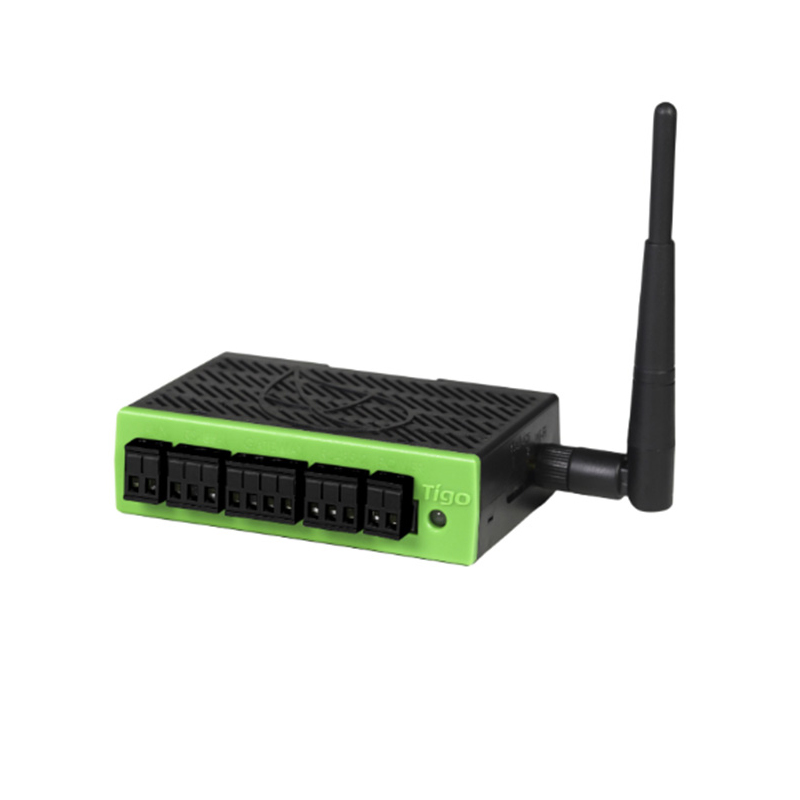

Mechanická specifikace CCA:
Rozměry (pouze CCA): 31 mm x 115,51 mm x 71,54 mm
Hmotnost (pouze CCA): 126 g
Rozsah provozních teplot (pouze CCA): -20°C až +70°C
Chlazení: přirozená konvekce
Třída prostředí: IP 68, typ 4R (ve vnějším krytu)

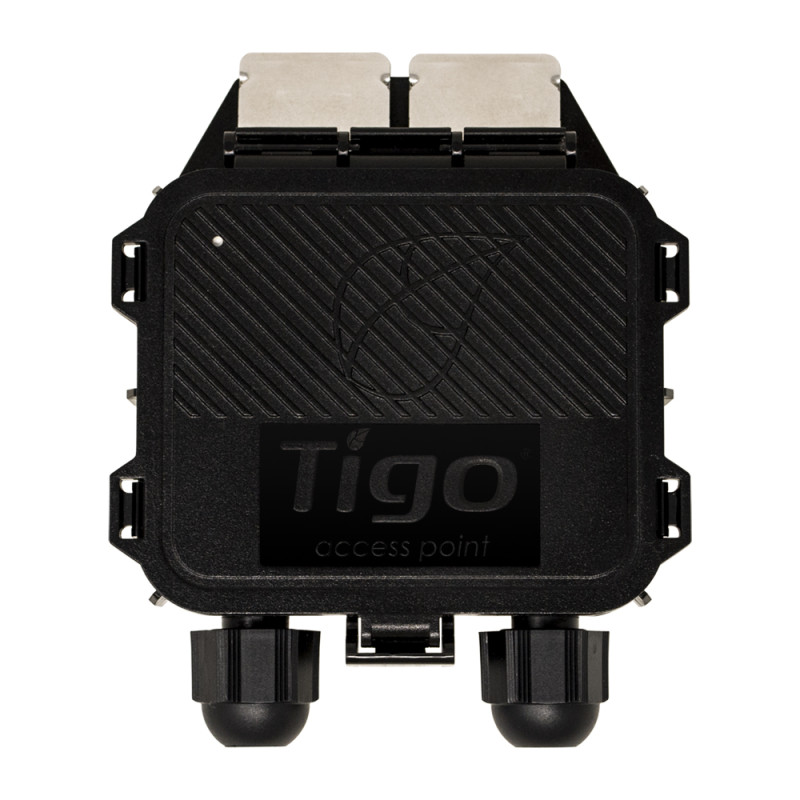

Mechanická specifikace TAP:
Rozměry: 126,2 mm x 130,0 mm x 26,8 mm
Hmotnost: 227 g
Rozsah provozních teplot: -20°C až + 85°C
Environmentální třída: IP 68, typ 4R

Elektrická data CCA:
Vstupní napětí: 10 V DC - 25 V DC
Příkon: 3 W - 7 W

Elektrické údaje napájení:
Vstupní napětí: 100V AC - 240V AC

Kapacita:
Každý CCA podporuje až 900 jednotek TS4 a až 7 TAPů
Každý TAP podporuje až 300 jednotek TS4 na vzdálenosti až 35 metrů

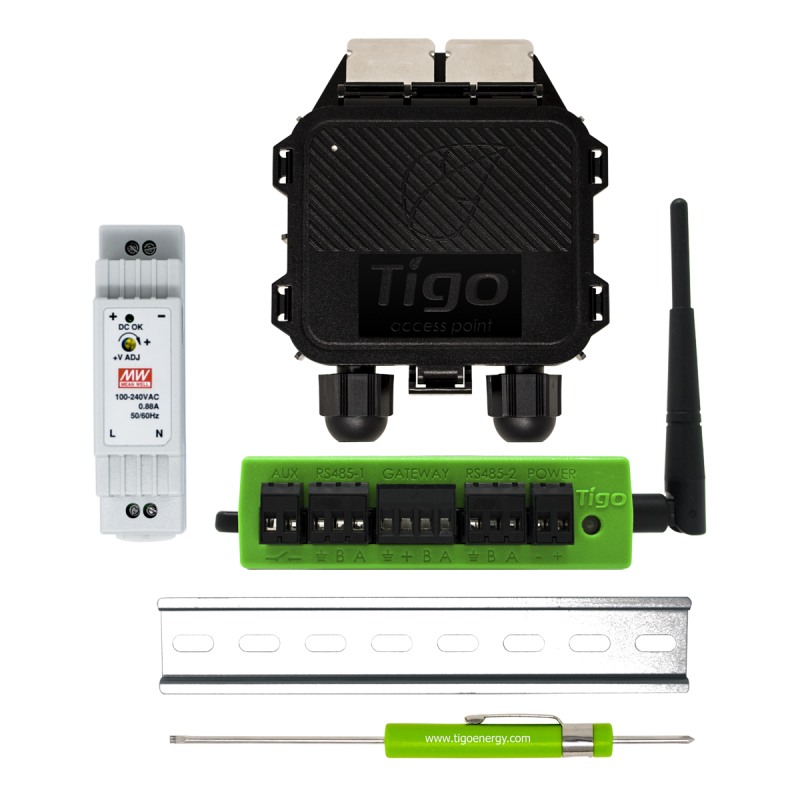

Sada obsahuje:
- 1 CCA Tigo Cloud Connect Advanced

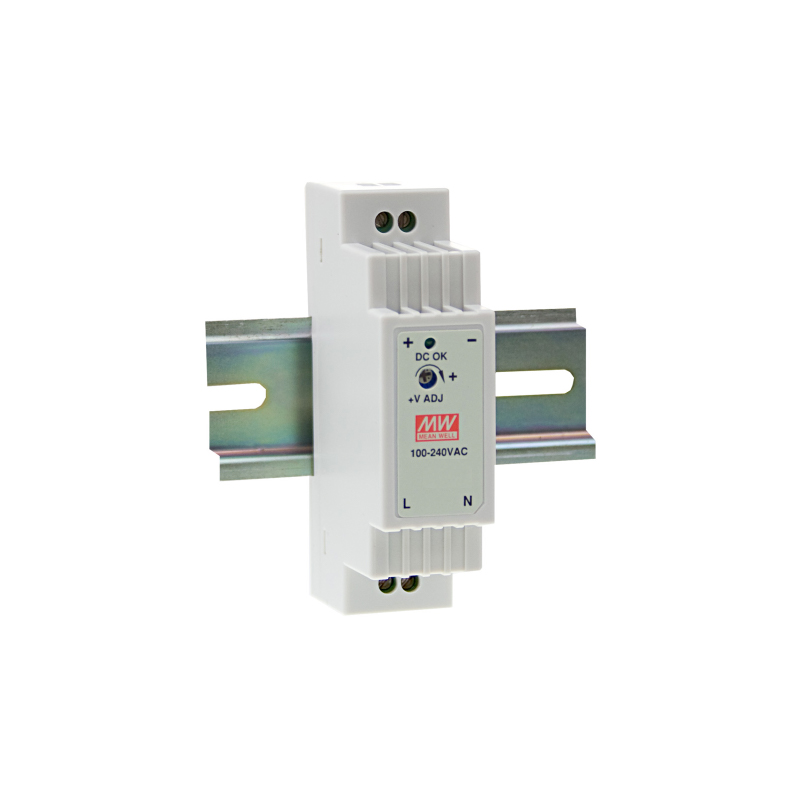

- 1 napájecí zdroj na DIN lištu (součást balení)
- 1 přístupový bod (brána) TAP Tigo

Diagram zapojení s TAP a CCA

Prohlášení o shodě: klikněte zde

Quick Start Guide: klikněte zde

Instalační manual: klikněte zde

Brožura výrobce: klikněte zde
